Guidage linéaire

Le guidage linéaire est un élément fondamental dans de nombreux secteurs industriels, permettant un déplacement fluide, précis et fiable des charges, qu’elles soient légères ou lourdes. Ce système de guidage repose sur des composants mécaniques, tels que les rails, les rouleaux et les douilles, qui assurent un mouvement linéaire optimal.

Que ce soit dans l’automatisation industrielle, la robotique ou encore la conception de machines-outils, le guidage linéaire permet d'améliorer la performance, en réduisant l’usure des composants et en garantissant une régularité du mouvement avec précision.

Qu’est ce qu’un guidage linéaire ?

Un guidage linéaire est un dispositif mécanique conçu pour permettre un déplacement rectiligne fluide, précis et sans jeu. Il est composé d’un rail et d’un système de roulement (patins, douilles, galets, billes ou rouleaux) qui assurent le mouvement tout en minimisant les frottements. Ce type de mécanisme est utilisé partout où un déplacement contrôlé et fiable est requis, comme dans l’industrie manufacturière, les équipements médicaux ou la logistique automatisée.

Le principe du guidage linéaire repose sur l’utilisation d’un rail ou d’un axe rigide sur lequel un élément mobile, appelé patin ou chariot, se déplace en douceur. Il peut être entraîné par différents systèmes.

Quels sont les avantages de ce dispositif ?

Utilisé dans une large gamme d’applications, le guidage linéaire est essentiel dans les environnements nécessitant un mouvement fluide et contrôlé. Le guidage linéaire présente de nombreux atouts :

• Faible frottement : la présence de roulements ou de billes limite l’usure et améliore la durée de vie du mécanisme.
• Grande précision : permet un positionnement exact et une répétabilité optimale.
• Flexibilité : différents types de guidages s’adaptent aux besoins spécifiques des secteurs industriels.
• Fiabilité : résiste aux charges lourdes et aux contraintes mécaniques sans compromettre la qualité du mouvement.

Quels sont les différents types de guidage linéaire ?

Le guidage linéaire se décline en plusieurs types, chacun offrant des caractéristiques uniques adaptées à des besoins industriels variés. Chaque type de guidage répond à des exigences spécifiques en termes de précision, de charge supportée et de durabilité.

Monorails

Le monorail est l’un des systèmes les plus répandus. Composé de rails rigides et de patins à recirculation de billes ou de rouleaux, il permet d’obtenir une grande précision et une excellente rigidité. Ce type de guidage est fréquemment utilisé dans les machines-outils, les robots industriels et les équipements de production automatisés. Grâce à sa conception, le monorail supporte des charges lourdes tout en limitant le jeu mécanique.

Guidage sur arbre

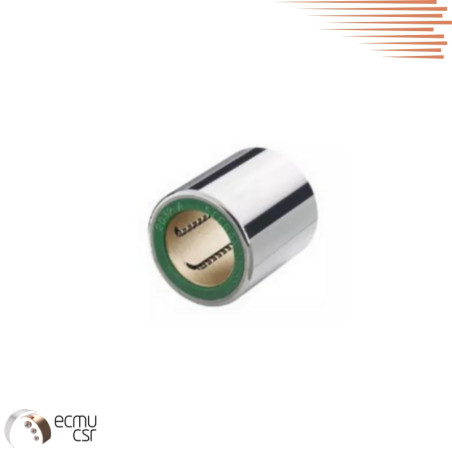

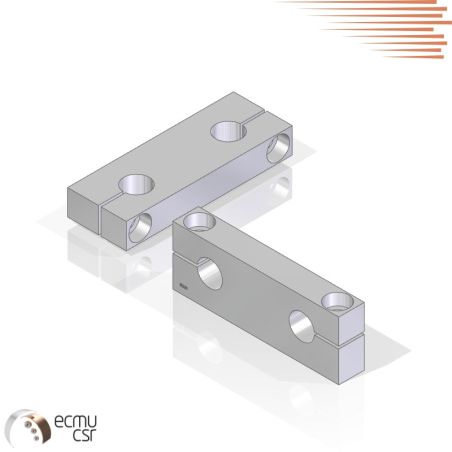

Le guidage sur arbre, quant à lui, repose sur l’utilisation d’un axe cylindrique sur lequel coulissent des douilles à billes ou lisses. Ce type de guidage convient parfaitement aux applications nécessitant un mouvement linéaire sans exigences de précision extrême, telles que l’automatisation légère, les machines de conditionnement ou les systèmes de manutention.

Rails à rouleaux croisés

Les rails à rouleaux croisés se distinguent par leur capacité à offrir un mouvement linéaire extrêmement précis grâce à l’utilisation de rouleaux disposés en V, permettant une faible friction et une grande rigidité. Ils sont souvent utilisés dans des domaines nécessitant une précision de positionnement élevée, comme la microscopie, l’imagerie médicale ou les machines de mesure. La configuration des rouleaux croisés assure un mouvement fluide tout en supportant des charges importantes.

Modules linéaires

Les modules linéaires intègrent l’ensemble du système de guidage, d’entraînement et, dans certains cas, le moteur, en une seule unité compacte. Cette solution est particulièrement utile pour les applications nécessitant un mouvement rapide et précis, comme les imprimantes 3D industrielles, les systèmes de prélèvement et de dépose ou les machines de découpe laser.

Tables de guidage

Les tables de guidage offrent une stabilité accrue pour des mouvements linéaires sur de longues distances. Conçues pour combiner rails et patins avec un châssis rigide, elles garantissent un déplacement stable même sous des charges lourdes. Utilisées dans les convoyeurs automatisés, les plateformes élévatrices ou les tables de positionnement, ces tables sont idéales pour les applications nécessitant un contrôle précis du mouvement sur des courses étendues.

Axe et douille à couple résistant

Les axes et douilles à couple résistant sont spécifiquement conçus pour supporter des charges radiales et axiales élevées tout en offrant une grande précision de mouvement. Ils sont couramment utilisés dans les robots industriels, les systèmes de positionnement aéronautique et les machines-outils de haute précision. Ce dispositif offre une résistance aux torsions et aux contraintes mécaniques.

Chez ECMU-CSR, nous proposons une vaste gamme de solutions adaptées à chaque type de guidage linéaire, permettant ainsi de répondre efficacement aux besoins diversifiés des secteurs industriels et de recherche. Qu'il s'agisse de mouvements légers ou de charges lourdes nécessitant une précision extrême, notre catalogue de guidage linéaire couvre l’ensemble des exigences pour optimiser vos processus mécaniques.
