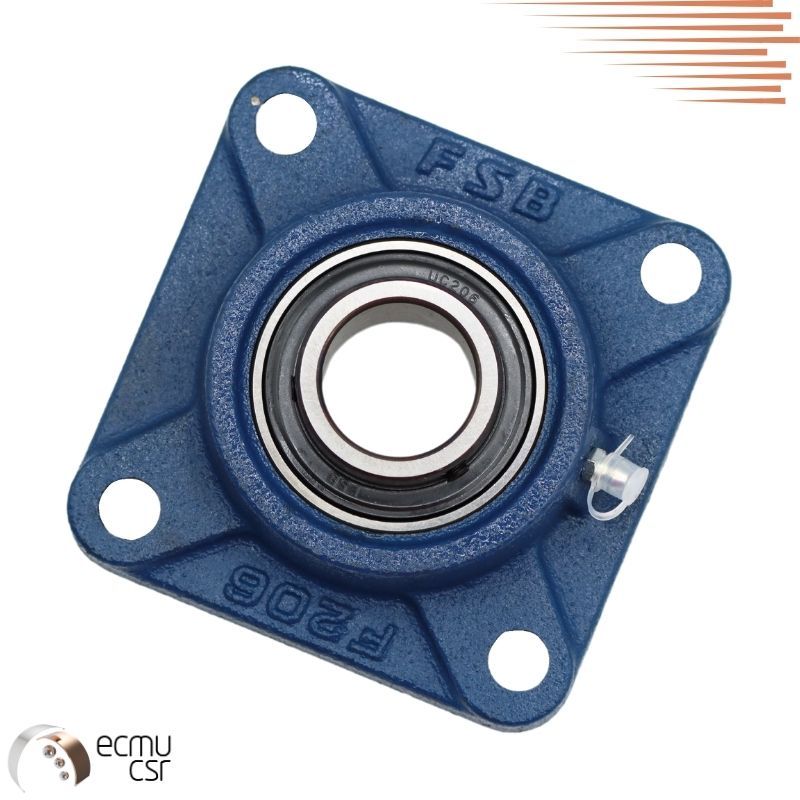

Palier auto-aligneur applique UCF 205
Référence : UCF 205 FSBCorps en fonte.
Palier en acier à roulement 100Cr6
Plage de température : -15 °C jusqu’à +100 °C.
Le palier auto-aligneur se compose d'un roulement à billes étanche à une rangée de billes, logé dans un boîtier avec une bague extérieure sphérique. La surface sphérique du palier compense les défauts d'alignement de l'arbre.
Les paliers sont fabriqués avec une tolérance positive, nécessitant l'utilisation d'arbres à tolérances h ou coulissants. Pour les fixer, les arbres sont maintenus par 2 vis sans tête décalées de 120° sur la bague intérieure.
En utilisation normale, les paliers auto-aligneurs sont auto-lubrifiants grâce à un dispositif de lubrification à vie intégré, ne nécessitant aucun entretien.
En cas de conditions environnementales difficiles, un graisseur peut être utilisé pour assurer une lubrification régulière du palier.
Fiche technique
- Diamètre de l'axe d (mm)
- 25
- Entraxe de fixation (mm)
- 70
- Encombrement (mm)
- 95
- Composition
- Fonte
- Nombre de fixation
- 4
- Forme
- Applique
- Roulement auto- alignant
- UC
- Marque
- FSB
